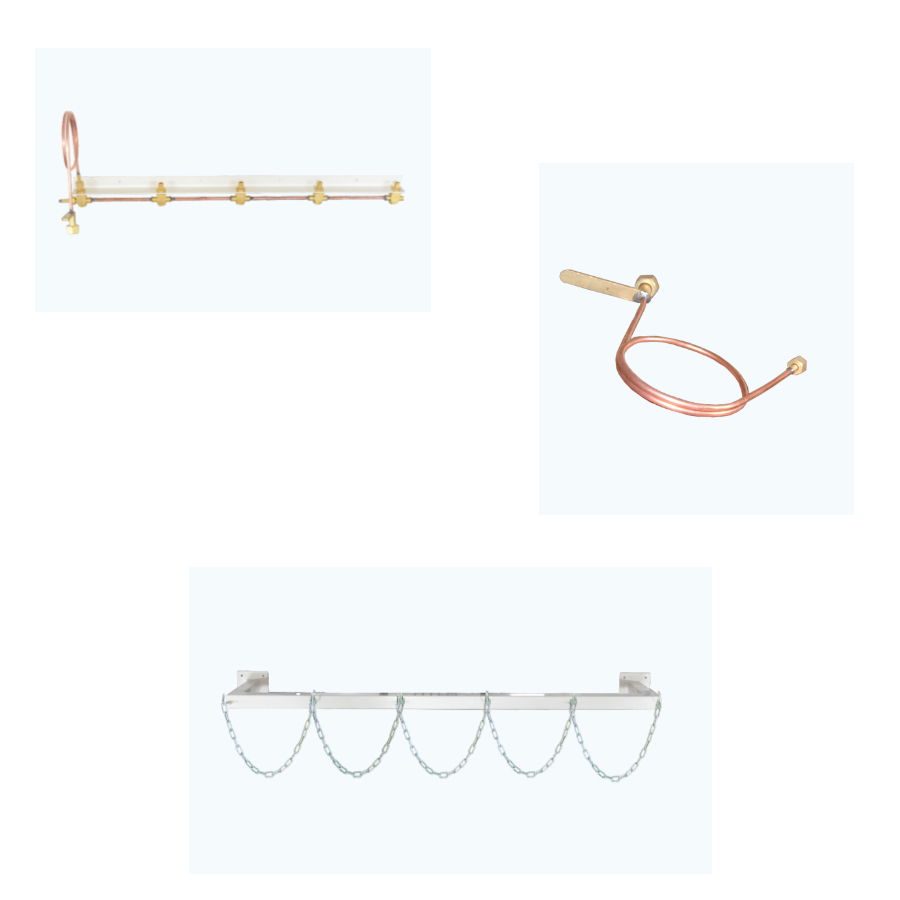

Hệ thống khẩn cấp đa dạng

Hệ thống cung cấp khẩn cấp

• Đây là một ống góp được điều khiển bằng tay, công suất thấp, có thể được đưa vào vận hành trong quá trình bảo trì hoặc hệ thống bị lỗi.
• Nó cung cấp tạm thời oxy, oxit nitơ và không khí y tế cho các bệnh viện.
• Nó không có khả năng chuyển đổi tự động và chỉ có một bộ điều chỉnh.

Bộ điều chỉnh áp suất cao

Bộ điều chỉnh áp suất cao làm giảm áp suất của khí áp suất cao từ các ống đến áp suất có thể được kiểm soát bởi bộ điều chỉnh giảm áp suất thứ hai. Công suất dòng điều áp cao thay đổi tùy theo công suất của bệnh viện. Áp suất làm việc tối đa là 250 bar. Giá trị áp suất đầu ra có thể điều chỉnh là 0-12 bar. Áp suất đầu ra do nhà máy cài đặt là 7-8 bar.

Van an toàn

Có hai van an toàn ở bên phải và bên trái, sau bộ điều chỉnh áp suất cao. Van an toàn hoạt động khi áp suất trong bộ điều chỉnh áp suất cao tăng lên 12-13 bar và khí được thải vào khí quyển.

Đối với mỗi kết nối xi lanh, có một ống đuôi được làm bằng đồng thau rèn nóng và van một chiều giúp ngăn chặn dòng khí chảy ngược. Chúng cung cấp kết nối giữa ống đuôi lợn và nhà máy.

Nhiệm vụ xi lanh

Giá đỡ xi lanh được sử dụng để hỗ trợ và cố định các xi lanh trên các tiêu đề. Các xi lanh được cố định bằng dây xích để tránh chúng bị bong ra và gây nguy hiểm cho người dùng và hệ thống.

Ống đuôi

Chúng được sản xuất từ ​​Ống đồng y tế Ø8×2 mm và phù hợp để kết nối giữa Header nhà máy và xi lanh.
Chúng được thử nghiệm ở áp suất 250 bar.

Đầu nối linh hoạt

Kết nối linh hoạt giữa Ramp và Panel: Ø Sử dụng ống đồng loại y tế 8×2 mm. Nó nằm giữa Ramp & Panel.
